Name: Prensas Mecánicas Mono Bastidor de Lados Rectos con Cigüeñal (Series SNS)
Brand: SHIEH YIH MACHINERY INDUSTRY CO., LTD. (HEADQUARTERS)
SKU: SNS1-80~300 / SNS2-160~500

Productos

Prensas Mecánicas Mono Bastidor de Lados Rectos con Cigüeñal (Series SNS)

Es aplicable generalmente a procesos de estampado, perforado, doblado y formación en tareas simples pequeñas de placas de acero fino y piezas de matriz progresiva, que pueden conectarse con una prensa única, matriz progresiva, robot mecánico o añadirse con un sistema de transferencia.

modelo : SNS1-80~300 / SNS2-160~500

Catálogo

# Línea de Prensas Tándem

# Línea de Troquelado (Blanking)

# Troquel Progresivo

# Tonelaje(kN) <3000

# Tonelaje(kN) 3000~6500

# Longitud de Carrera 300↓

# Longitud de Carrera 300~450

# Area de Mesa(Izq.-Der.) 2500↓

# Area de Mesa(Izq.-Der.) 2500~3400

Marco de lado recto unificado, “rápido de enviar” y sin desviación angular de prensa de marco C.
Perfecta para matrices de precisión o progresivas, y una vida útil más larga para el troquel.
Cumple con las directrices de seguridad de EE. UU., Europa y China.
Fácil de enlazar con tipos de equipamientos automatizados auxiliares para producción en masa.

SI
Unidades Imperiales

Modelo		SNS1-80		SNS1-110		SNS1-160
Tipo		S	H	S	H	S	H
Capacidad de tonaleje	kN	800		1100		1600
Largo de carrera	mm	150	100	180	110	200	130
Golpes por minuto	SPM	40~75	55~125	35~65	50~110	30~55	40~95
Punto de tonelaje máximo	mm	5		5		6
Altura de troquel	mm	330	300	350	320	400	360
Ajuste de martinete	mm	80		90		100
Área del martinete(IDxFR)	mm	700x460		800x520		900x580
Diámetro del Agujero del Vástago	mm	ø50.8		ø50.8		ø65
Área de mesa de trabajo(IDxFR)	mm	900x680	900x460	1000x680	1000x520	1150x760	1150x600
Espesor de mesa de trabajo	mm	140		155		165
Altura de la mesa de trabajo (Sin Bases de Montaje)	mm	900		900		940	900
Motor principal (Velocidad Fija+Inversor)	kW x P	7.5x4		11x4		15x4
Motor de ajuste de martinete	kW x P	0.4x4		0.4x4		0.7x4
Apertura lateral(FR×SI)	mm	440x280	370x250	500x300	420x270	560x350	470x310
Huella de Prensa	mm	1430x1470	1430x1420	1560x1600	1560x1550	1720x1780	1720x1730
Espacio requerido	mm	1630x1740		1765x1875		1905x2055
Altura total (Sin Bases de Montaje)	mm	2765		3000		3320	3280
Peso del troquel superior	kg	300		400		400
Presión de aire requerida	MPa	0.5		0.5		0.5
Cojín del troquel
Capacidad de tonaleje	kN	60	-	60	-	80	-
Largo de carrera	mm	95	-	95	-	110	-
Área del cojín del troquel(IDxFR)	mm	480x340	-	480x340	-	560x370	-

Modelo		SNS1-200		SNS1-250		SNS1-300
Tipo		S	H	S	H	S	H
Capacidad de tonaleje	kN	2000		2500		3000
Largo de carrera	mm	220	150	250	180	280	180
Golpes por minuto	SPM	25~45	35~80	22~40	30~60	20~35	25~50
Punto de tonelaje máximo	mm	6		6		6
Altura de troquel	mm	450	400	450	400	500	400
Ajuste de martinete	mm	110		120		120
Área del martinete(IDxFR)	mm	1000x650		1100x720		1150x800
Diámetro del Agujero del Vástago	mm	ø65		ø65		ø65
Área de mesa de trabajo(IDxFR)	mm	1250x840	1250x680	1350x900	1350x750	1400x1050	1400x850
Espesor de mesa de trabajo	mm	180		180		200
Altura de la mesa de trabajo (Sin Bases de Montaje)	mm	1020	1000	1020	1000	1040	1020
Motor principal (Velocidad Fija+Inversor)	kW x P	18.5x4		22x4		30x4
Motor de ajuste de martinete	kW x P	0.7x4		0.7x4		1.5x4
Apertura lateral(FR×SI)	mm	620x400	520x350	680x400	570x350	760x450	650x350
Huella de Prensa	mm	1870x1980	1870x1930	1990x2150	1990x2100	2070x2297	2070x2247
Espacio requerido	mm	2055x2245		2175x2500		2255x2580
Altura total (Sin Bases de Montaje)	mm	3740	3720	4020	4000	4200	4030
Peso del troquel superior	kg	800		1000		1250
Presión de aire requerida	MPa	0.5		0.5		0.5
Cojín del troquel
Capacidad de tonaleje	kN	100	-	100	-	140	-
Largo de carrera	mm	130	-	130	-	140	-
Área del cojín del troquel(IDxFR)	mm	700x450	-	700x450	-	700x450	-

Modelo		SNS2-160		SNS2-200		SNS2-250
Tipo		S	H	S	H	S		H
Capacidad de tonaleje	kN	1600		2000		2500
Largo de carrera	mm	200	130	230	150	250		180
Golpes por minuto	SPM	30~55	40~85	25~45	35~70	22~40		30~60
Punto de tonelaje máximo	mm	6	4	7	4	7		5
Altura de troquel	mm	450	400	500	450	550		450
Ajuste de martinete	mm	100		100		120
Área del martinete(IDxFR)	mm	1560×650		1850×750		1	2200×820
						2	2500×820
Diámetro del Agujero del Vástago	mm	Φ51		Φ51		Φ51
Área de mesa de trabajo(IDxFR)	mm	1850×760		2200×840		1	2500×920
						2	2800×920
Espesor de mesa de trabajo	mm	160		170		180
Altura de la mesa de trabajo (Sin Bases de Montaje)	mm	950		1000		1	1100
						2	1150
Motor principal (Velocidad Fija+Inversor)	kW×P	15x4		18.5x4		22x4
Motor de ajuste de martinete	kW×P	1.5x4		1.5x4		1.5x4
Apertura lateral(FR)	mm	660		740		820
Apertura lateral(SI)	mm	400	320	450	350	460		350
Huella de Prensa	mm	2600×1430		2930×1650		1	3290×1790
						2	3690×1790
Espacio requerido	mm	2705×2345		3045×2490		1	3390×2555
						2	3790×2555
Altura total (Sin Bases de Montaje)	mm	3510	3450	3885	3830	1	4180	3	4050
						2	4230	4	4100
Peso del troquel superior	kg	1400		2000		1	2200
						2	2500
Presión de aire requerida	MPa	0.6		0.6		0.6
Cojín del troquel
Capacidad de tonaleje	kN	80x2	-	100x2	-	140x2	-
Largo de carrera	mm	110	-	130	-	140	-
Área del cojín del troquel(IDxFR)	mm	560x370x2		700x450x2		700x450x2

Modelo		SNS2-300				SNS2-400				SNS2-500
Tipo		S		H		S		H		S			H
Capacidad de tonaleje	kN	3000				4000				5000
Largo de carrera	mm	280		180		300		200		300			200
Golpes por minuto	SPM	20~40		25~50		20~40		25~50		20~40			25~50
Punto de tonelaje máximo	mm	7		5		7		6		7			6
Altura de troquel	mm	550		450		600		450		600			450
Ajuste de martinete	mm	120				120				120
Área del martinete(IDxFR)	mm	1	2200×900			1	2200×1000			1		2200×1100
		2	2500×900			2	2500×1000			2		2500×1100
		3	2800×900			3	2800×1000			3		2800×1100
		4	3100×900			4	3100×1000			4		3100×1100
Diámetro del Agujero del Vástago	mm	Φ51				Φ51				Φ51
Área de mesa de trabajo(IDxFR)	mm	1	2500×1000			1	2500×1100			1		2500×1200
		2	2800×1000			2	2800×1100			2		2800×1200
		3	3100×1000			3	3100×1100			3		3100×1200
		4	3400×1000			4	3400×1100			4		3400×1200
Espesor de mesa de trabajo	mm	200				200				200
Altura de la mesa de trabajo (Sin Bases de Montaje)	mm	1、2	1150			1250				1250
		3、4	1250
Motor principal (Velocidad Fija+Inversor)	kW×P	30x4				37x4				45x4
Motor de ajuste de martinete	kW×P	1.5x4				1.5x4				1.5x4
Apertura lateral(FR)	mm	900				1000				1100
Apertura lateral(SI)	mm	500		350		550		400		550			400
Huella de Prensa	mm	1	3390×1870			1	3410×2070			1	3670×2170
		2	3690×1870			2	3710×2070			2	3970×2170
		3	4000×1870			3	4010×2070			3	4050×2170
		4	4300×1870			4	4310×2070			4	4350×2170
Espacio requerido	mm	1	3490×2665			1	3545×2955			1	3800×3210
		2	3790×2665			2	3845×2955			2	4100×3210
		3	4100×2575			3	4145×2955			3	4180×3210
		4	4400×2575			4	4445×2955			4	4480×3210
Altura total (Sin Bases de Montaje)	mm	1,2	4505	1,2	4355	1,2	4820	1,2	4565	1,2	5020		1,2	4770
		3,4	4620	3,4	4470	3,4	4865	3,4	4715	3,4	5020		3,4	4770
Peso del troquel superior	kg	1,2	2800			1,2	3000			1,2	3200
		3,4	3000			3,4	3200			3,4	3400
Presión de aire requerida	MPa	0.6				0.6				0.6
Cojín del troquel
Capacidad de tonaleje	kN	140x2	-			140x2	-			140x2	-
Largo de carrera	mm	140	-			140	-			140	-
Área del cojín del troquel(IDxFR)	mm	700x450x2				700x450x2				700x450x2

※ Esta especificación esta sujeta a cambio sin previo aviso.

Modelo		SNS1-88		SNS1-121		SNS1-176
Tipo		S	H	S	H	S	H
Capacidad de tonaleje	U.S. ton	88		121		176
Largo de carrera	in	5.91	3.94	7.09	4.33	7.87	5.12
Golpes por minuto	SPM	40~75	55~125	35~65	50~110	30~55	40~95
Punto de tonelaje máximo	in	0.20		0.20		0.24
Altura de troquel	in	12.99	11.81	13.78	12.60	15.75	14.17
Ajuste de martinete	in	3.15		3.54		3.94
Área del martinete(IDxFR)	in	27.56x18.11		31.50x20.47		35.43x22.83
Diámetro del Agujero del Vástago	in	ø2		ø2		ø2.56
Área de mesa de trabajo(IDxFR)	in	35.43x26.77	35.43x18.11	39.37x26.77	39.37x20.47	45.28x29.92	45.28x33.62
Espesor de mesa de trabajo	in	5.51		6.10		6.50
Altura de la mesa de trabajo (Sin Bases de Montaje)	in	35.43		35.43		37.01	35.43
Motor principal (Velocidad Fija+Inversor)	HP x P	10x4		15x4		20x4
Motor de ajuste de martinete	HP x P	0.5x4		0.5x4		1x4
Apertura lateral(FR×SI)	in	17.32x11.02	14.57x9.84	19.69x11.81	16.54x10.63	22.05x13.78	18.50x12.20
Huella de Prensa	in	56.30x57.87	56.30x55.91	61.42x62.99	61.42x61.02	67.72x70.08	67.72x68.11
Espacio requerido	in	64.17x68.50		69.49x73.82		75x80.91
Altura total (Sin Bases de Montaje)	in	108.86		118.11		130.71	129.13
Peso del troquel superior	lbs	660		880		880
Presión de aire requerida	psi	71		71		71
Cojín del troquel
Capacidad de tonaleje	U.S. ton	6.6	-	6.6	-	8.8	-
Largo de carrera	in	3.74	-	3.74	-	4.33	-
Área del cojín del troquel(IDxFR)	in	18.90x13.39	-	18.90x13.39	-	22.05x14.57	-

Modelo		SNS1-220		SNS1-275		SNS1-330
Tipo		S	H	S	H	S	H
Capacidad de tonaleje	U.S. ton	220		275		330
Largo de carrera	in	8.66	5.91	9.84	7.09	11.02	7.09
Golpes por minuto	SPM	25~45	35~80	22~40	30~60	20~35	25~50
Punto de tonelaje máximo	in	0.24		0.24		0.24
Altura de troquel	in	17.72	15.75	17.72	15.75	19.69	15.75
Ajuste de martinete	in	4.33		4.72		4.72
Área del martinete(IDxFR)	in	39.37x25.59		43.31x28.35		45.28x31.50
Diámetro del Agujero del Vástago	in	ø2.56		ø2.56		ø2.56
Área de mesa de trabajo(IDxFR)	in	49.21x33.07	49.21x26.77	53.15x35.43	53.15x29.53	55.12x41.34	55.12x33.46
Espesor de mesa de trabajo	in	7.09		7.09		7.87
Altura de la mesa de trabajo (Sin Bases de Montaje)	in	40.16	39.37	40.16	39.37	40.94	40.16
Motor principal (Velocidad Fija+Inversor)	HP x P	25x4		30x4		40x4
Motor de ajuste de martinete	HP x P	1x4		1x4		2x4
Apertura lateral(FR×SI)	in	24.41x15.75	20.47x13.78	26.77x15.75	22.44x13.78	29.92x17.72	25.59x13.78
Huella de Prensa	in	73.62x77.95	73.62x75.98	78.35x84.65	78.35x82.68	81.50x90.43	81.50x88.46
Espacio requerido	in	80.91x88.39		85.63x98.43		88.78x101.57
Altura total (Sin Bases de Montaje)	in	147.24	146.46	158.27	157.48	165.35	158.66
Peso del troquel superior	lbs	1760		2200		2700
Presión de aire requerida	psi	71		71		71
Cojín del troquel
Capacidad de tonaleje	U.S. ton	11	-	11	-	15.4	-
Largo de carrera	in	5.12	-	5.12	-	5.51	-
Área del cojín del troquel(IDxFR)	in	27.56x17.72	-	27.56x17.72	-	27.56x17.72	-

Modelo		SNS2-176		SNS2-220		SNS2-275
Tipo		S	H	S	H	S		H
Capacidad de tonaleje	U.S. ton	176		220		275
Largo de carrera	in	7.87	5.12	9.06	5.91	9.84		7.09
Golpes por minuto	SPM	30~55	40~85	25~45	35~70	22~40		30~60
Punto de tonelaje máximo	in	0.24	0.16	0.28	0.16	0.28		0.20
Altura de troquel	in	17.72	15.75	19.69	17.72	21.65		17.72
Ajuste de martinete	in	3.94		3.94		4.72
Área del martinete(IDxFR)	in	61.42x25.59		72.83x29.53		1	86.61x32.28
						2	98.43x32.28
Diámetro del Agujero del Vástago	in	Φ2.01x3		Φ2.01x3		Φ2.01x3
Área de mesa de trabajo(IDxFR)	in	72.83x29.92		86.61x33.07		1	98.43x36.22
						2	110.24x36.22
Espesor de mesa de trabajo	in	6.30		6.69		7.09
Altura de la mesa de trabajo (Sin Bases de Montaje)	in	37.10		39.37		1	43.31
						2	45.28
Motor principal (Velocidad Fija+Inversor)	HP×P	20x4		25x4		30x4
Motor de ajuste de martinete	HP×P	2x4		2x4		2x4
Apertura lateral(FR)	in	25.98		29.13		32.28
Apertura lateral(SI)	in	15.75	12.60	17.72	13.78	18.11		13.78
Huella de Prensa	in	102.36x56.30		115.35x64.96		1	129.53x70.47
						2	145.28x70.47
Espacio requerido	in	106.50x92.32		119.88x98.03		1	133.46x100.59
						2	149.21x100.59
Altura total (Sin Bases de Montaje)	in	138.19	135.83	152.95	150.79	1	164.57	3	159.45
						2	166.54	4	161.42
Peso del troquel superior	lbs	3086		4409		1	4850
						2	5510
Presión de aire requerida	psi	85		85		85
Cojín del troquel
Capacidad de tonaleje	U.S. ton	8.8x2	-	11x2	-	15.4x2	-
Largo de carrera	in	4.33	-	5.12	-	5.51	-
Área del cojín del troquel(IDxFR)	in	22.05×14.57×2		27.56×17.72×2		27.56×17.72×2

Modelo		SNS2-330				SNS2-440				SNS2-550
Tipo		S		H		S		H		S			H
Capacidad de tonaleje	U.S. ton	330				440				550
Largo de carrera	in	11.02		7.09		11.81		7.87		11.81			7.87
Golpes por minuto	SPM	20~40		25~50		20~40		25~50		20~40			25~50
Punto de tonelaje máximo	in	0.28		0.20		0.28		0.24		0.28			0.24
Altura de troquel	in	21.65		17.72		23.62		17.72		23.62			17.72
Ajuste de martinete	in	4.72				4.72				4.72
Área del martinete(IDxFR)	in	1	86.61x35.43			1	86.61x39.37			1		86.61x43.31
		2	98.43x35.43			2	98.43x39.37			2		98.43x43.31
		3	110.24x35.43			3	110.24x39.37			3		110.24x43.31
		4	122.05x35.43			4	122.05x39.37			4		122.05x43.31
Diámetro del Agujero del Vástago	in	Φ2.01x3				Φ2.01x3				Φ2.01x3
Área de mesa de trabajo(IDxFR)	in	1	98.43x39.37			1	98.43x43.31			1		98.43x47.24
		2	110.24x39.37			2	110.24x43.31			2		110.24x47.24
		3	122.05x39.37			3	122.05x43.31			3		122.05x47.24
		4	133.86x39.37			4	133.86x43.31			4		133.86x47.24
Espesor de mesa de trabajo	in	7.87				7.87				7.87
Altura de la mesa de trabajo (Sin Bases de Montaje)	in	1、2	45.28			49.21				49.21
		3、4	49.21
Motor principal (Velocidad Fija+Inversor)	HP×P	40x4				50x4				60x4
Motor de ajuste de martinete	HP×P	2x4				2x4				2x4
Apertura lateral(FR)	in	35.43				39.37				43.31
Apertura lateral(SI)	in	19.69		13.78		21.65		15.75		21.65			15.75
Huella de Prensa	in	1	133.46x73.62			1	134.25x81.50			1	144.49x85.43
		2	145.28x73.62			2	146.06x81.50			2	156.30x85.43
		3	157.48x73.62			3	157.87x81.50			3	159.45x85.43
		4	169.29x73.62			4	169.69x81.50			4	171.26x85.43
Espacio requerido	in	1	137.40x104.92			1	139.57x116.34			1	149.61x126.38
		2	149.21x104.92			2	151.38x116.34			2	161.42x126.38
		3	161.42x101.38			3	163.19x116.34			3	164.57x126.38
		4	173.23x101.38			4	175x116.34			4	176.38x126.38
Altura total (Sin Bases de Montaje)	in	1,2	177.36	1,2	171.46	1,2	189.76	1,2	179.72	1,2	197.64		1,2	187.80
		3,4	181.89	3,4	175.98	3,4	191.54	3,4	185.63	3,4	197.64		3,4	187.80
Peso del troquel superior	lbs	1,2	6172			1,2	6614			1,2	7055
		3,4	6614			3,4	7055			3,4	7496
Presión de aire requerida	psi	85				85				85
Cojín del troquel
Capacidad de tonaleje	U.S. ton	15.4x2	-			15.4x2	-			15.4x2	-
Largo de carrera	in	5.51	-			5.51	-			5.51	-
Área del cojín del troquel(IDxFR)	in	27.56×17.72×2				27.56×17.72×2				27.56×17.72×2

※ Esta especificación esta sujeta a cambio sin previo aviso.

Prensas Mecánicas Mono Bastidor de Lados Rectos con Cigüeñal (Series SNS)

Productos

Prensas Mecánicas Mono Bastidor de Lados Rectos con Cigüeñal (Series SNS)

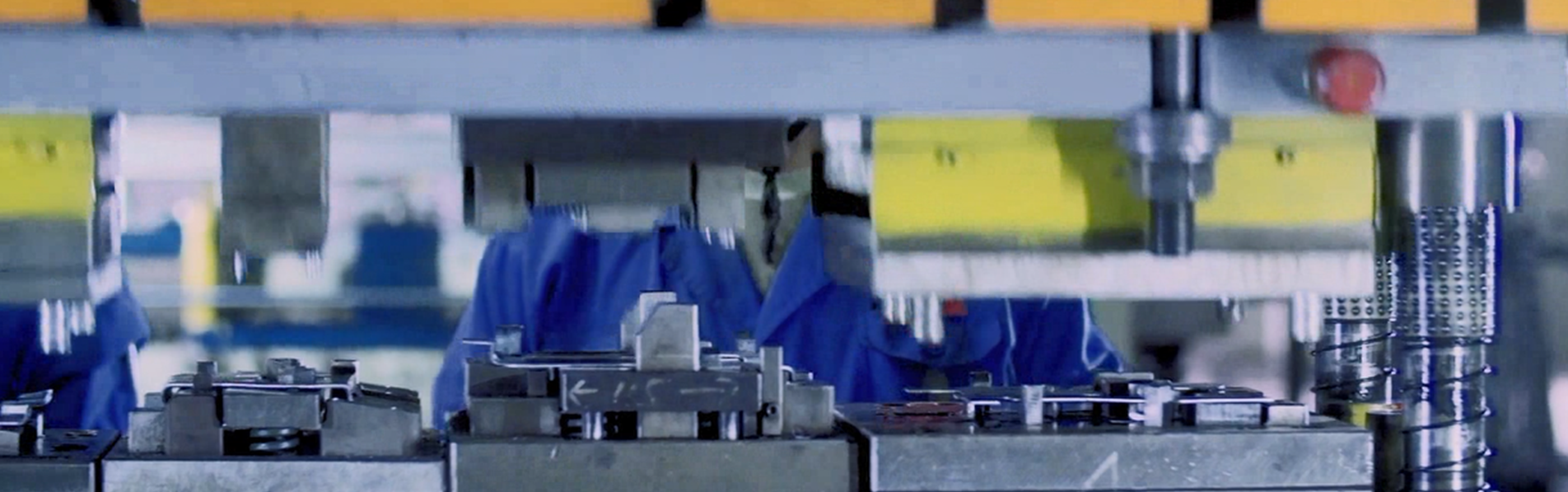

Uno de los fabricantes mas grandes de partes automotrices en China
