Servo Prensas de Lados Rectos de Pernos Pretensados con Cigüeñal (Series SDG)

Las mejores funciones del modelo SDG incluyen grabado, formación, estampado, perforado y corte de piezas automotrices, lo cual cumple y satisface la tendencia y aplicación de piezas de acero de peso ligero pero alta resistencia a la tensión en la moderna industria automotriz. Además, la combinación de matriz progresiva con curva de péndulo hace que la producción pueda duplicarse, lo cual ahorra más de un 50 % de energía.
modelo : SDG2-400~1200 / SDG4-400~2400

Catálogo
  • Transmisión de accionado directo potente con un sistema operativo flexible y fácil de usar.
  • Adecuado para producto de acero de alta resistencia a la tensión.
  • Estructura de armadura para una desviación mínima, piezas precisas y durabilidad de la máquina.
  • El diseño hace fácil de integrar la automatización.
  • Ahorra energía y no daña el medio ambiente.
  • Diseño tipo manivela. Hasta 2 veces la productividad para instrumentación progresiva con movimiento pendular.

Modelo

SDG2-400

SDG2-600

SDG2-800

SDG2-1000

SDG2-1200

Capacidad

kN

4000

6000

8000

10000

12000

Largo de carrera

mm

350

350

350

400

400

Golpes por minuto

mm

100

100

100

140

140

Largo de carrera en movimiento de péndulo

SPM

~50

~50

~50

~50

~50

Golpes por minuto en movimiento de péndulo

SPM

~ 74

~ 74

~ 74

~ 72

~ 72

Punto de tonelaje máximo

mm

6.5

6.5

6.5

6.5

6.5

Altura de troquel

mm

700

700

800

800

800

Ajuste de martinete

mm

250

250

300

300

300

Área del martinete
(ID x FR)

1

mm

2500×1400

2500×1550

2800×1550

3100×1550

3400×1550

2

2800×1400

2800×1550

3100×1550

3400×1550

3700×1550

3

3100×1400

3100×1550

3400×1550

3700×1550

4000×1550

4

3400×1400

3400×1550

3700×1550

4000×1550

4300×1550

Área de mesa de trabajo
(ID x FR)

1

mm

2500×1400

2500×1550

2800×1550

3100×1550

3400×1550

2

2800×1400

2800×1550

3100×1550

3400×1550

3700×1550

3

3100×1400

3100×1550

3400×1550

3700×1550

4000×1550

4

3400×1400

3400×1550

3700×1550

4000×1550

4300×1550

Espesor de mesa de trabajo

mm

180

250

250

250

300

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

mm

1100×600

1300×600

1500×700

1500×700

1500×700

Mesa de trabajo con movimiento frente a reverso

1100×600

1300×600

1500×700

1500×700

1500×700

Mesa de trabajo con movimiento izquierda a derecha

1700×800

1850×800

1850×900

1850×900

1850×900

Peso Maximo de Troquel Superior

Ton

4

5

5.5

6

7

Presión de aire requerida

MPa

0.6

0.6

0.6

0.6

0.6

Altura de la mesa de trabajo

Mesa de trabajo fija

mm

850

850

850

850

850

Mesa de trabajo movible

660

660

660

740

740

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro*

Cilindro*

Cilindro*

Capacidad

kN

600

1000

1200**

1500

1500

Largo de carrera

mm

200

200

220

220

220

Ajuste

mm

200

200

220

220

220

Área del cojín del troquel
(ID x FR)

1

mm

2000×900

2000×950

2300×1300

2600×1300

2900×1300

2

2300×900

2300×950

2600×1300

2900×1300

3200×1300

3

2600×900

2600×950

2900×1300

3200×1300

3500×1300

4

2900×900

2900×950

3200×1300

3500×1300

3800×1300


Modelo

SDG4-400

SDG4-500

SDG4-600

SDG4-800

SDG4-1000

Capacidad

kN

4000

5000

6000

8000

10000

Largo de carrera

mm

350

350

350

350

400

Golpes por minuto

SPM

~50

~50

~50

~50

~50

Punto de tonelaje máximo

mm

6.5

6.5

6.5

6.5

6.5

Altura de troquel

mm

700

700

700

800

800

Ajuste de martinete

mm

250

250

250

300

300

Área del martinete
(ID x FR)

1

mm

2500×2000

2500×2000

2500×2000

2800×2200

3100×2200

2

2800×2000

2800×2000

2800×2000

3100×2200

3400×2200

3

3100×2000

3100×2000

3100×2000

3400×2200

3700×2200

4

3400×2000

3400×2000

3400×2000

3700×2200

4000×2200

Área de mesa de trabajo
(ID x FR)

1

mm

2500×2000

2500×2000

2500×2000

2800×2200

3100×2200

2

2800×2000

2800×2000

2800×2000

3100×2200

3400×2200

3

3100×2000

3100×2000

3100×2000

3400×2200

3700×2200

4

3400×2000

3400×2000

3400×2000

3700×2200

4000×2200

Espesor de mesa de trabajo

mm

180

180

250

250

250

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

mm

1800×600

1800×600

1800×600

2000×700

2000×700

Mesa de trabajo con movimiento frente a reverso

1800×600

1800×600

1800×600

2000×700

2000×700

Mesa de trabajo con movimiento izquierda a derecha

2300×800

2300×800

2300×800

2500×900

2500×900

Peso Maximo de Troquel Superior

Ton

8

8

9

10

10

Presión de aire requerida

MPa

0.6

0.6

0.6

0.6

0.6

Altura de la mesa de trabajo

Mesa de trabajo fija

mm

660

660

660

660

740

Mesa de trabajo movible

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro

Cilindro

Cilindro

Capacidad

kN

600

800

1000

1200*

1500

Largo de carrera

mm

200

200

200

220

220

Ajuste

mm

200

200

200

220

220

Área del cojín del troquel
(ID x FR)

1

mm

2000×1300

2000×1300

2000×1300

2300×1500

2600×1500

2

2300×1300

2300×1300

2300×1300

2600×1500

2900×1500

3

2600×1300

2600×1300

2600×1300

2900×1500

3200×1500

4

2900×1300

2900×1300

2900×1300

3200×1500

3500×1500


Modelo

SDG4-1200

SDG4-1600

SDG4-2000

SDG4-2400

Capacidad

kN

12000

16000

20000

24000

Largo de carrera

mm

400

450

450

450

Golpes por minuto

SPM

~50

~40

~40

~40

Punto de tonelaje máximo

mm

6.5

6.5

6.5

6.5

Altura de troquel

mm

800

900

1000

1000

Ajuste de martinete

mm

300

300

300

300

Área del martinete
(ID x FR)

1

mm

3400×2200

3400×2200

4000×2200

4000×2200

2

3700×2200

3700×2200

4300×2200

4300×2200

3

4000×2200

4000×2200

4600×2200

4600×2200

4

4300×2200

4300×2200

4900×2200

4900×2200

Área de mesa de trabajo
(ID x FR)

1

mm

3400×2200

3400×2200

4000×2200

4000×2200

2

3700×2200

3700×2200

4300×2200

4300×2200

3

4000×2200

4000×2200

4600×2200

4600×2200

4

4300×2200

4300×2200

4900×2200

4900×2200

Espesor de mesa de trabajo

mm

300

300

300

300

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

mm

2000×700

2000×800

2000×900

2000×900

Mesa de trabajo con movimiento frente a reverso

2000×700

2000×800

2000×900

2000×900

Mesa de trabajo con movimiento izquierda a derecha

2500×900

2500×1000

2500×1100

2500×1100

Peso Maximo de Troquel Superior

Ton

11

13

15

20

Presión de aire requerida

MPa

0.6

0.6

0.6

0.6

Altura de la mesa de trabajo

Mesa de trabajo fija

mm

740

740

740

740

Mesa de trabajo movible

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro

Cilindro

Capacidad

kN

1500

2000

2400

3000

Largo de carrera

mm

220

220

220

250

Ajuste

mm

220

220

220

250

Área del cojín del troquel
(ID x FR)

1

mm

2900×1500

2900×1500

3500×1500

3500×1500

2

3200×1500

3200×1500

3800×1500

3800×1500

3

3500×1500

3500×1500

4100×1500

4100×1500

4

3800×1500

3800×1500

4400×1500

4400×1500

* Para seleccionar cojines de troquel neumáticos de 1200kN, 1500kN y 2000kN, el área de la mesa de trabajo en FR debe ser al menos 1700mm, área del cojín debe ser 1300mm.

**Para SDG2-800-1, solo el cojín de troquel de 1000kN esta disponible.

* Para SDG4-800-1, solo el cojín de troquel de 1000kN esta disponible.

※ Esta especificación esta sujeta a cambio sin previo aviso.

Modelo

SDG2-400

SDG2-600

SDG2-800

SDG2-1000

SDG2-1200

Capacidad

U.S. ton

440

660

880

1100

1320

Largo de carrera

in

13.78

13.78

13.78

15.75

15.75

Golpes por minuto

in

3.94

3.94

3.94

3.94

3.94

Largo de carrera en movimiento de péndulo

SPM

~50

~50

~50

~50

~50

Golpes por minuto en movimiento de péndulo

SPM

~ 74

~ 74

~ 74

~ 72

~ 72

Punto de tonelaje máximo

in

0.26

0.26

0.26

0.26

0.26

Altura de troquel

in

27.56

27.56

31.50

31.50

31.50

Ajuste de martinete

in

9.84

9.84

11.81

11.81

11.81

Área del martinete
(ID x FR)

1

in

98.43×55.12

98.43×61.02

110.24×61.02

122.05×61.02

133.86×61.02

2

110.24×55.12

110.24×61.02

122.05×61.02

133.86×61.02

145.67×61.02

3

122.05×55.12

122.05×61.02

133.86×61.02

145.67×61.02

157.48×61.02

4

133.86×55.12

133.86×61.02

145.67×61.02

157.48×61.02

169.29×61.02

Área de mesa de trabajo
(ID x FR)

1

in

98.43×55.12

98.43×61.02

110.24×61.02

122.05×61.02

133.86×61.02

2

110.24×55.12

110.24×61.02

122.05×61.02

133.86×61.02

145.67×61.02

3

122.05×55.12

122.05×61.02

133.86×61.02

145.67×61.02

157.48×61.02

4

133.86×55.12

133.86×61.02

145.67×61.02

157.48×61.02

169.29×61.02

Espesor de mesa de trabajo

in

7.09

9.84

9.84

9.84

11.81

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

in

43.31×23.62

51.18×23.62

59.06×27.56

59.06×27.56

59.06×27.56

Mesa de trabajo con movimiento frente a reverso

43.31×23.62

51.18×23.62

59.06×27.56

59.06×27.56

59.06×27.56

Mesa de trabajo con movimiento izquierda a derecha

66.93×31.50

72.83×31.50

72.83×35.43

72.83×35.43

72.83×35.43

Peso Maximo de Troquel Superior

LBS

8818

11023

12125

13228

15432

Presión de aire requerida

PSI

71

71

71

71

71

Altura de la mesa de trabajo

Mesa de trabajo fija

in

33.46

33.46

33.46

33.46

33.46

Mesa de trabajo movible

25.98

25.98

25.98

29.13

29.13

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro*

Cilindro*

Cilindro*

Capacidad

U.S ton

66

110

132**

165

165

Largo de carrera

in

7.87

7.87

8.66

8.66

8.66

Ajuste

in

7.87

7.87

8.66

8.66

8.66

Área del cojín del troquel
(ID x FR)

1

in

78.74×35.43

78.74×37.40

90.55×51.18

102.36×51.18

114.17×51.18

2

90.55×35.43

90.55×37.40

102.36×51.18

114.17×51.18

125.98×51.18

3

102.36×35.43

102.36×37.40

114.17×51.18

125.98×51.18

137.80×51.18

4

114.17×35.43

114.17×37.40

125.98×51.18

137.80×51.18

149.61×51.18


Modelo

SDG4-440

SDG4-550

SDG4-660

SDG4-880

SDG4-1100

Capacidad

U.S. ton

440

550

660

880

1100

Largo de carrera

in

13.78

13.78

13.78

13.78

15.75

Golpes por minuto

SPM

~50

~50

~50

~50

~50

Punto de tonelaje máximo

in

0.26

0.26

0.26

0.26

0.26

Altura de troquel

in

27.56

27.56

27.56

31.50

31.50

Ajuste de martinete

in

9.84

9.84

9.84

11.81

11.81

Área del martinete
(ID x FR)

1

in

98.43×78.74

98.43×78.74

98.43×78.74

110.24×86.61

122.05×86.61

2

110.24×78.74

110.24×78.74

110.24×78.74

122.05×86.61

133.86×86.61

3

122.05×78.74

122.05×78.74

122.05×78.74

133.86×86.61

145.67×86.61

4

133.86×78.74

133.86×78.74

133.86×78.74

145.67×86.61

157.48×86.61

Área de mesa de trabajo
(ID x FR)

1

in

98.43×78.74

98.43×78.74

98.43×78.74

110.24×86.61

122.05×86.61

2

110.24×78.74

110.24×78.74

110.24×78.74

122.05×86.61

133.86×86.61

3

122.05×78.74

122.05×78.74

122.05×78.74

133.86×86.61

145.67×86.61

4

133.86×78.74

133.86×78.74

133.86×78.74

145.67×86.61

157.48×86.61

Espesor de mesa de trabajo

in

7.09

7.09

9.84

9.84

9.84

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

in

70.87×23.62

70.87×23.62

70.87×23.62

78.74×27.56

78.74×27.56

Mesa de trabajo con movimiento frente a reverso

70.87×23.62

70.87×23.62

70.87×23.62

78.74×27.56

78.74×27.56

Mesa de trabajo con movimiento izquierda a derecha

90.55×31.50

90.55×31.50

90.55×31.50

98.43×35.43

98.43×35.43

Peso Maximo de Troquel Superior

LBS

17636

17636

19841

22046

22046

Presión de aire requerida

PSI

71

71

71

71

71

Altura de la mesa de trabajo

Mesa de trabajo fija

in

25.98

25.98

25.98

25.98

29.13

Mesa de trabajo movible

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro

Cilindro

Cilindro

Capacidad

U.S. ton

66

88

110

132*

165

Largo de carrera

in

7.87

7.87

7.87

8.66

8.66

Ajuste

in

7.87

7.87

7.87

8.66

8.66

Área del cojín del troquel
(ID x FR)

1

in

78.74×51.18

78.74×51.18

78.74×51.18

90.55×59.06

102.36×59.06

2

90.55×51.18

90.55×51.18

90.55×51.18

102.36×59.06

114.17×59.06

3

102.36×51.18

102.36×51.18

102.36×51.18

114.17×59.06

125.98×59.06

4

114.17×51.18

114.17×51.18

114.17×51.18

125.98×59.06

137.80×59.06


Modelo

SDG4-1320

SDG4-1760

SDG4-2200

SDG4-2640

Capacidad

U.S. ton

1320

1760

2200

2640

Largo de carrera

in

15.75

17.72

17.72

17.72

Golpes por minuto

SPM

~50

~40

~40

~40

Punto de tonelaje máximo

in

0.26

0.26

0.26

0.26

Altura de troquel

in

31.50

35.43

39.37

39.37

Ajuste de martinete

in

11.81

11.81

11.81

11.81

Área del martinete
(ID x FR)

1

mm

133.86×86.61

133.86×86.61

157.48×86.61

157.48×86.61

2

145.67×86.61

145.67×86.61

169.29×86.61

169.29×86.61

3

157.48×86.61

157.48×86.61

181.10×86.61

181.10×86.61

4

169.29×86.61

169.29×86.61

192.91×86.61

192.91×86.61

Área de mesa de trabajo
(ID x FR)

1

in

133.86×86.61

133.86×86.61

157.48×86.61

157.48×86.61

2

145.67×86.61

145.67×86.61

169.29×86.61

169.29×86.61

3

157.48×86.61

157.48×86.61

181.10×86.61

181.10×86.61

4

169.29×86.61

169.29×86.61

192.91×86.61

192.91×86.61

Espesor de mesa de trabajo

in

11.81

11.81

11.81

11.81

Apertura lateral

Solo la mesa de trabajo

(FR × SI)

in

78.74×27.56

78.74×31.50

78.74×35.43

78.74×35.43

Mesa de trabajo con movimiento frente a reverso

78.74×27.56

78.74×31.50

78.74×35.43

78.74×35.43

Mesa de trabajo con movimiento izquierda a derecha

98.43×35.43

98.43×39.37

98.43×43.31

98.43×43.31

Peso Maximo de Troquel Superior

LBS

24250

28660

33069

44092

Presión de aire requerida

PSI

71

71

71

71

Altura de la mesa de trabajo

Mesa de trabajo fija

in

29.13

29.13

29.13

29.13

Mesa de trabajo movible

Cojín del troquel

Tipo

Cilindro

Cilindro

Cilindro

Cilindro

Capacidad

U.S. ton

165

220

262

330

Largo de carrera

in

8.66

8.66

8.66

9.84

Ajuste

in

8.66

8.66

8.66

9.84

Área del cojín del troquel
(ID x FR)

1

in

114.17×59.06

114.17×59.06

137.80×59.06

137.80×59.06

2

125.98×59.06

125.98×59.06

149.61×59.06

149.61×59.06

3

137.80×59.06

137.80×59.06

161.42×59.06

161.42×59.06

4

149.61×59.06

149.61×59.06

173.23×59.06

173.23×59.06

* Para seleccionar cojines de troquel neumáticos de 1200kN, 1500kN y 2000kN, el área de la mesa de trabajo en FR debe ser al menos 1700mm, área del cojín debe ser 1300mm.

**Para SDG2-800-1, solo el cojín de troquel de 1000kN esta disponible.

* Para SDG4-800-1, solo el cojín de troquel de 1000kN esta disponible.

※ Esta especificación esta sujeta a cambio sin previo aviso.


Presentación de Servo Prensa


Servoprensa – Control de Recuperación


Servoprensa – Grabado Profundo


Servoprensa – Estampado Fino

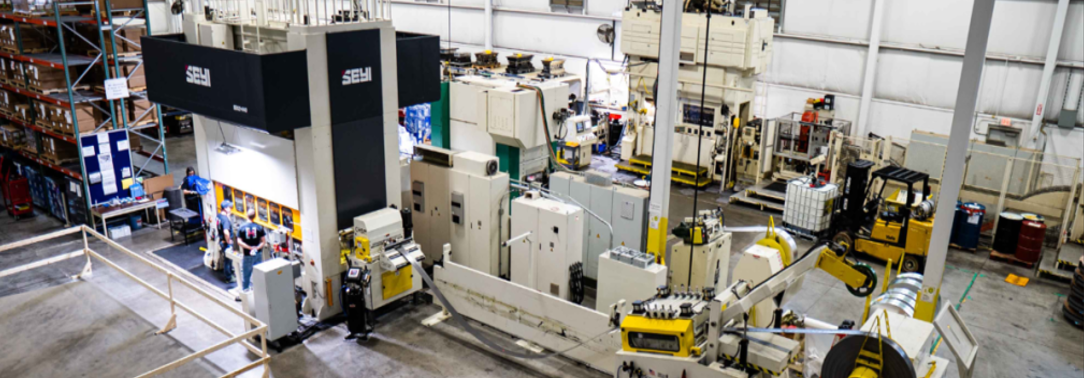

Industria de accesorios para automóviles en México


  • La combinación de modo de péndulo con velocidad de procesamiento optimizada incrementa la precisión de la formación del producto y la productividad al mismo tiempo.
  • Refrigerante de aceite para motor automotriz


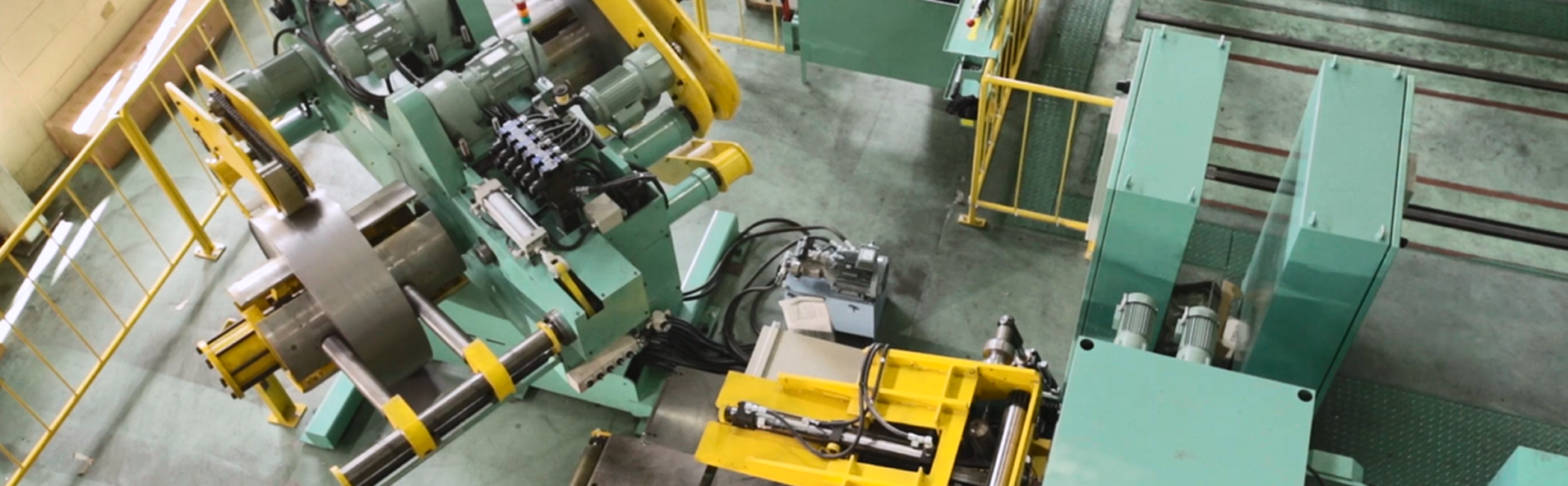

Servo Prensa de Lados Rectos con Cigüeñal (Serie SDG) Aplicaciones para Autopartes
