Prensas de Lados Rectos de Pernos Pretensados con Engranes Excéntricos (Series SE)

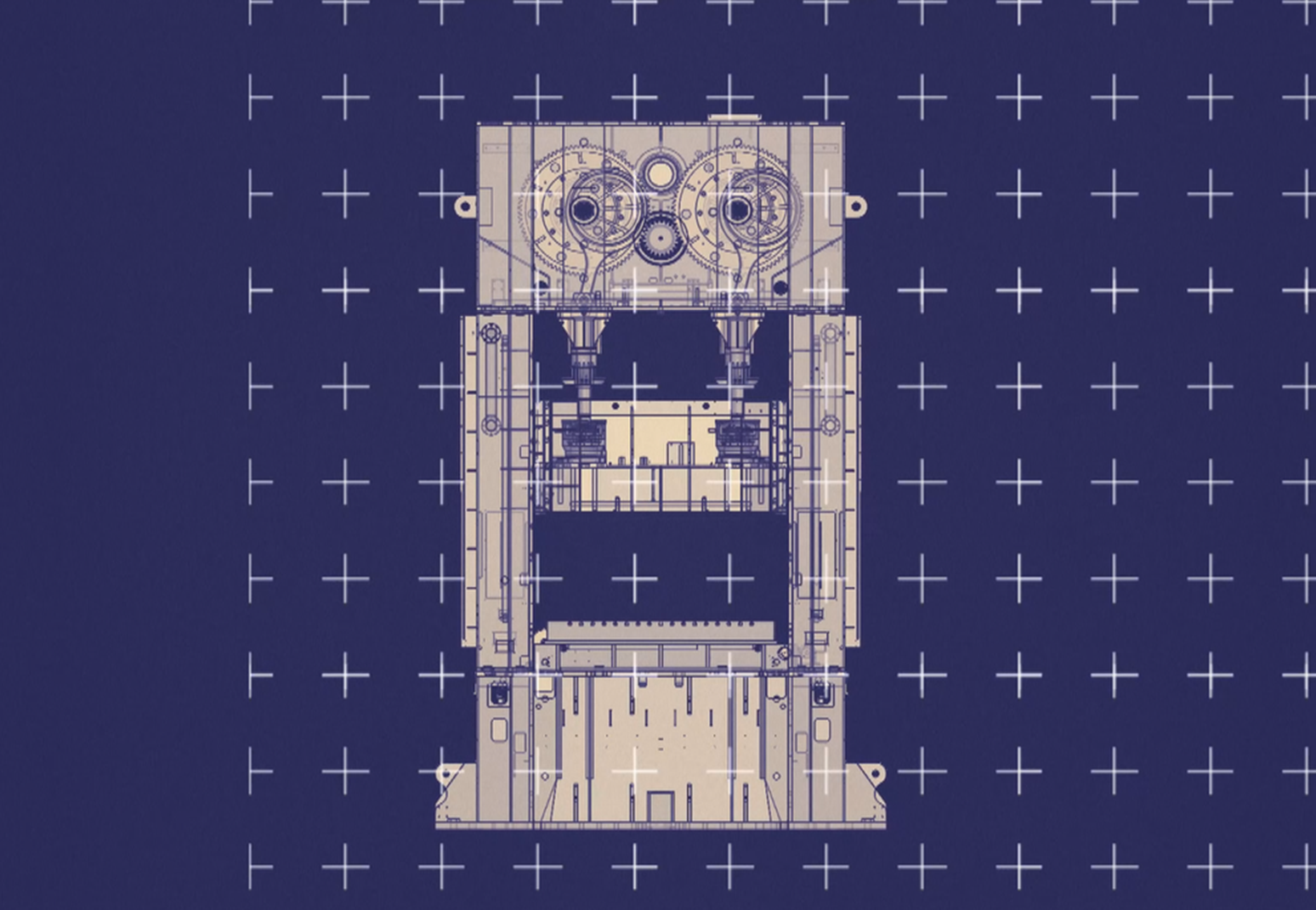

- Diseñada con una estructura de armadura en el marco para una desviación mínima, mejora la durabilidad de la máquina con piezas precisas.

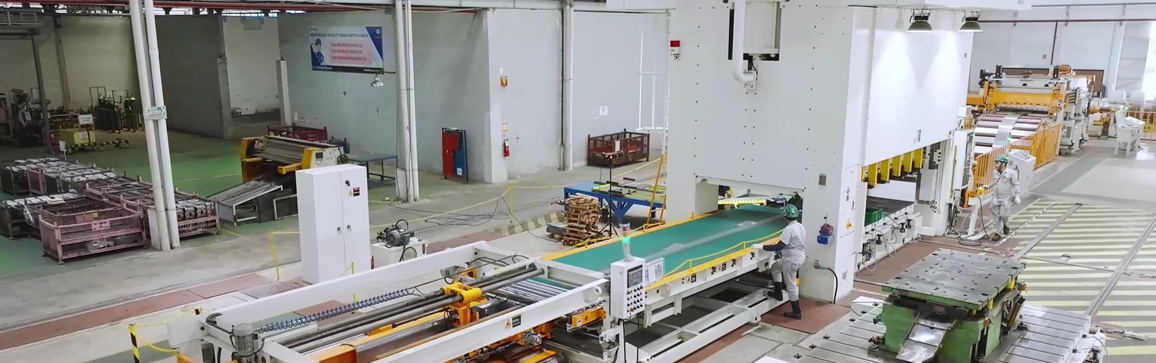

- El diseño hace más fácil de integrar la automatización.

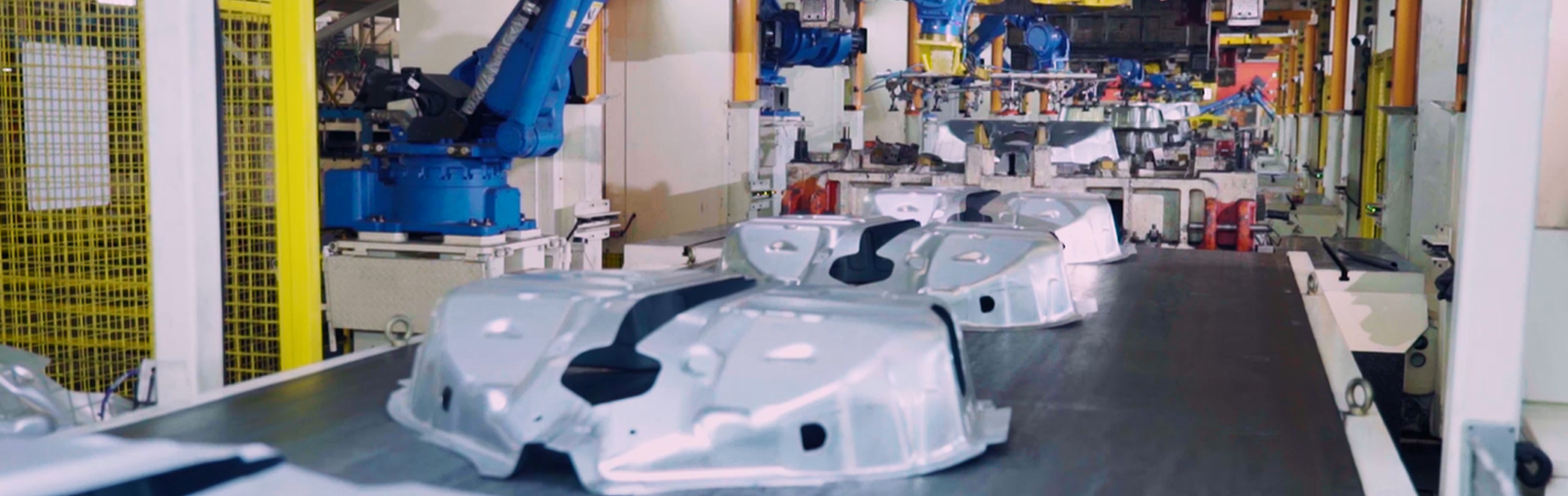

- Excelente rendimiento en alimentación automática, matriz progresiva, o aplicaciones de un solo recorrido.

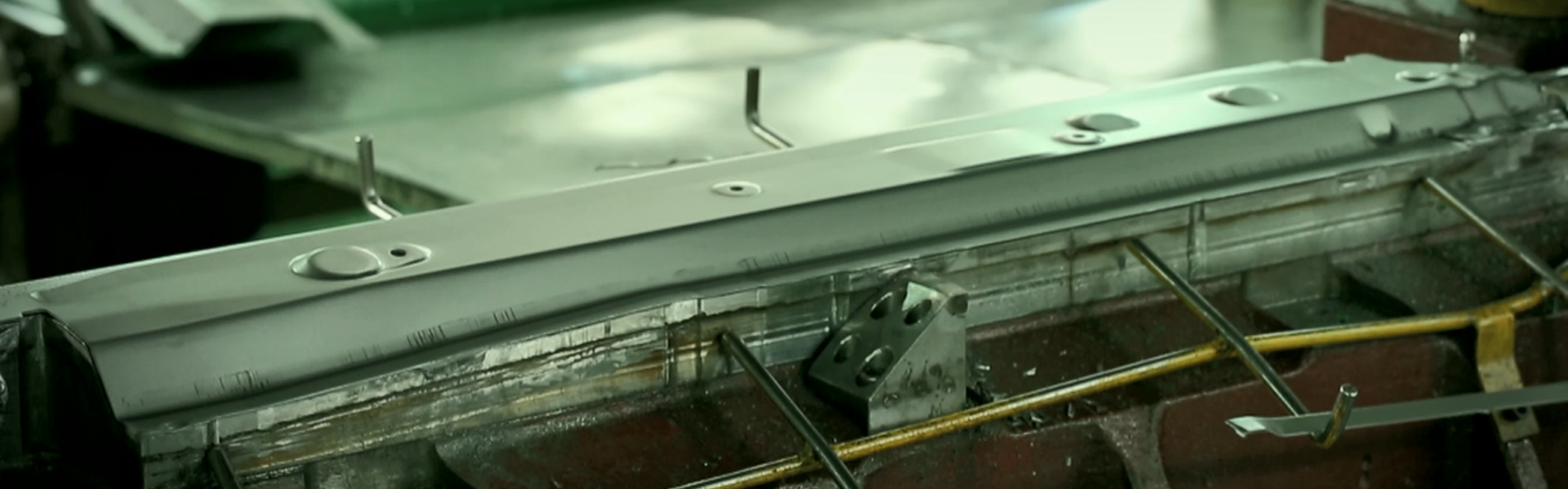

- Accionamiento de engranaje excéntrico, excelente para grabado profundo y una variedad de otras aplicaciones de estampado. Émbolo guiado para reducir fuerza lateral durante el deslizamiento para una mayor precisión.
- Panel de operación montado en columna, lecturas intuitivas y controles cómodos y fáciles de usar.
Modeloo |
SE2-400 |
SE2-500 |
SE2-600 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
kN |
4000 |
5000 |
6000 |
||
Largo de carrera |
mm |
500 |
500 |
500 |
||
Golpes por minuto |
SPM |
15~26 |
12~24 |
12~22 |
||
Punto de tonelaje máximo |
mm |
13 |
13 |
13 |
||
Altura de troquel |
mm |
700 |
800 |
800 |
||
Ajuste de martinete |
mm |
300 |
400 |
400 |
||
Área del martinete(IDXFR) |
1 |
mm |
2500×1400 |
2500×1450 |
2500×1550 |
|
2 |
2800×1400 |
2800×1450 |
2800×1550 |
|||
3 |
3100×1400 |
3100×1450 |
3100×1550 |
|||
4 |
3400×1400 |
3400×1450 |
3400×1550 |
|||
5 |
3700×1400 |
3700×1450 |
3700×1550 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
mm |
2500×1400 |
2500×1450 |
2500×1550 |
|
2 |
2800×1400 |
2800×1450 |
2800×1550 |
|||
3 |
3100×1400 |
3100×1450 |
3100×1550 |
|||
4 |
3400×1400 |
3400×1450 |
3400×1550 |
|||
5 |
3700×1400 |
3700×1450 |
3700×1550 |
|||
Espesor de mesa de trabajo |
mm |
180 |
180 |
250 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
mm |
1200×600 |
1200×700 |
1350×700 |
Mesa de trabajo con movimiento frente a reverso |
1200×600 |
1200×700 |
1350×700 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
1700×800 |
1750×900 |
1850×900 |
|||
Peso del troquel superior* |
Ton |
5 |
6 |
6 |
||
Presión de aire requerida |
MPa |
0.55 |
0.55 |
0.55 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
mm |
850 |
850 |
850 |
|
Mesa de trabajo movible |
660 |
660 |
660 |
|||
Motor principal |
Sin cojín del troquel |
kW×P |
45×4 |
55×4 |
55×4 |
|
Con cojín del troquel |
||||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
kN |
600 |
800 |
1000 |
||
Largo de carrera |
mm |
200 |
220 |
220 |
||
Ajuste |
mm |
200 |
220 |
220 |
||
Área del cojín del troquel(IDXFR) |
1 |
mm |
2000×900 |
2000×950 |
2000×950 |
|
2 |
2300×900 |
2300×950 |
2300×950 |
|||
3 |
2600×900 |
2600×950 |
2600×950 |
|||
4 |
2900×900 |
2900×950 |
2900×950 |
Modeloo |
SE2-800 |
SE2-1000 |
SE2-1200 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
kN |
8000 |
10000 |
12000 |
||
Largo de carrera |
mm |
600 |
600 |
800 |
||
Golpes por minuto |
SPM |
10~18 |
10~18 |
10~18 |
||
Punto de tonelaje máximo |
mm |
13 |
13 |
13 |
||
Altura de troquel |
mm |
1000 |
1000 |
1100 |
||
Ajuste de martinete |
mm |
400 |
400 |
500 |
||
Área del martinete(IDXFR) |
1 |
mm |
2800×1700 |
3100×1700 |
3400×1700 |
|
2 |
3100×1700 |
3400×1700 |
3700×1700 |
|||
3 |
3400×1700 |
3700×1700 |
4000×1700 |
|||
4 |
3700×1700 |
4000×1700 |
4300×1700 |
|||
5 |
4000×1700 |
4300×1700 |
4600×1700 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
mm |
2800×1700 |
3100×1700 |
3400×1700 |
|
2 |
3100×1700 |
3400×1700 |
3700×1700 |
|||
3 |
3400×1700 |
3700×1700 |
4000×1700 |
|||
4 |
3700×1700 |
4000×1700 |
4300×1700 |
|||
5 |
4000×1700 |
4300×1700 |
4600×1700 |
|||
Espesor de mesa de trabajo |
mm |
250 |
250 |
300 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
mm |
1500×900 |
1500×900 |
1500×1000 |
Mesa de trabajo con movimiento frente a reverso |
1500×900 |
1500×900 |
1500×1000 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
2000×1100 |
2000×1100 |
2000×1200 |
|||
Peso del troquel superior* |
Ton |
7 |
7 |
8 |
||
Presión de aire requerida |
MPa |
0.55 |
0.55 |
0.55 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
mm |
850 |
850 |
850 |
|
Mesa de trabajo movible |
660 |
740 |
740 |
|||
Motor principal |
Sin cojín del troquel |
kW×P |
75×4 |
90×4 |
90×4 |
|
Con cojín del troquel |
110×4 |
|||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
kN |
1200** |
1500 |
2000 |
||
Largo de carrera |
mm |
220 |
220 |
220 |
||
Ajuste |
mm |
220 |
220 |
220 |
||
Área del cojín del troquel(IDXFR) |
1 |
mm |
2300×1300 |
2600×1300 |
2900×1300 |
|
2 |
2600×1300 |
2900×1300 |
3200×1300 |
|||
3 |
2900×1300 |
3200×1300 |
3500×1300 |
|||
4 |
3200×1300 |
3500×1300 |
3800×1300 |
Modeloo |
SE4-400 |
SE4-500 |
SE4-600 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
kN |
4000 |
5000 |
6000 |
||
Largo de carrera |
mm |
500 |
500 |
500 |
||
Golpes por minuto |
SPM |
15~26 |
12~24 |
12~22 |
||
Punto de tonelaje máximo |
mm |
13 |
13 |
13 |
||
Altura de troquel |
mm |
700 |
800 |
800 |
||
Ajuste de martinete |
mm |
300 |
400 |
400 |
||
Área del martinete(IDXFR) |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
|
2 |
2800×2000 |
2800×2000 |
2800×2000 |
|||
3 |
3100×2000 |
3100×2000 |
3100×2000 |
|||
4 |
3400×2000 |
3400×2000 |
3400×2000 |
|||
5 |
3700×2000 |
3700×2000 |
3700×2000 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
mm |
2500×2000 |
2500×2000 |
2500×2000 |
|
2 |
2800×2000 |
2800×2000 |
2800×2000 |
|||
3 |
3100×2000 |
3100×2000 |
3100×2000 |
|||
4 |
3400×2000 |
3400×2000 |
3400×2000 |
|||
5 |
3700×2000 |
3700×2000 |
3700×2000 |
|||
Espesor de mesa de trabajo |
mm |
180 |
180 |
250 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
mm |
1800×600 |
1800×700 |
1800×700 |
Mesa de trabajo con movimiento frente a reverso |
1800×600 |
1800×700 |
1800×700 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
2300×800 |
2300×900 |
2300×900 |
|||
Peso del troquel superior* |
Ton |
8 |
8 |
9000 |
||
Presión de aire requerida |
MPa |
0.55 |
0.55 |
0.55 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
mm |
850 |
850 |
850 |
|
Mesa de trabajo movible |
660 |
660 |
660 |
|||
Motor principal |
Sin cojín del troquel |
kW×P |
45×4 |
55×4 |
55×4 |
|
Con cojín del troquel |
||||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
kN |
600 |
800 |
1000 |
||
Largo de carrera |
mm |
200 |
220 |
220 |
||
Ajuste |
mm |
200 |
220 |
220 |
||
Área del cojín del troquel(IDXFR) |
1 |
mm |
2000×1300 |
2000×1300 |
2000×1300 |
|
2 |
2300×1300 |
2300×1300 |
2300×1300 |
|||
3 |
2600×1300 |
2600×1300 |
2600×1300 |
|||
4 |
2900×1300 |
2900×1300 |
2900×1300 |
Modeloo |
SE4-800 |
SE4-1000 |
SE4-1200 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
kN |
8000 |
10000 |
12000 |
||
Largo de carrera |
mm |
600 |
600 |
800 |
||
Golpes por minuto |
SPM |
10~20 |
10~20 |
10~20 |
||
Punto de tonelaje máximo |
mm |
13 |
13 |
13 |
||
Altura de troquel |
mm |
1000 |
1000 |
1100 |
||
Ajuste de martinete |
mm |
400 |
400 |
500 |
||
Área del martinete(IDXFR) |
1 |
mm |
2800×2200 |
3100×2200 |
3400×2200 |
|
2 |
3100×2200 |
3400×2200 |
3700×2200 |
|||
3 |
3400×2200 |
3700×2200 |
4000×2200 |
|||
4 |
3700×2200 |
4000×2200 |
4300×2200 |
|||
5 |
4000×2200 |
4300×2200 |
4600×2200 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
mm |
2800×2200 |
3100×2200 |
3400×2200 |
|
2 |
3100×2200 |
3400×2200 |
3700×2200 |
|||
3 |
3400×2200 |
3700×2200 |
4000×2200 |
|||
4 |
3700×2200 |
4000×2200 |
4300×2200 |
|||
5 |
4000×2200 |
4300×2200 |
4600×2200 |
|||
Espesor de mesa de trabajo |
mm |
250 |
250 |
300 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
mm |
2000×900 |
2000×900 |
2000×1000 |
Mesa de trabajo con movimiento frente a reverso |
2000×900 |
2000×900 |
2000×1000 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
2500×1100 |
2500×1100 |
2500×1200 |
|||
Peso del troquel superior* |
Ton |
10 |
10 |
11 |
||
Presión de aire requerida |
MPa |
0.55 |
0.55 |
0.55 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
mm |
850 |
850 |
850 |
|
Mesa de trabajo movible |
660 |
740 |
740 |
|||
Motor principal |
Sin cojín del troquel |
kW×P |
75×4 |
90×4 |
90x4 |
|
Con cojín del troquel |
110x4 |
|||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
kN |
1200* |
1500 |
2000 |
||
Largo de carrera |
mm |
250 |
250 |
250 |
||
Ajuste |
mm |
250 |
250 |
250 |
||
Área del cojín del troquel(IDXFR) |
1 |
mm |
2300×1500 |
2600×1500 |
2900×1500 |
|
2 |
2600×1500 |
2900×1500 |
3200×1500 |
|||
3 |
2900×1500 |
3200×1500 |
3500×1500 |
|||
4 |
3200×1500 |
3500×1500 |
3800×1500 |
Modeloo |
SE4-1600 |
SE4-2000 |
SE4-2400 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
kN |
16000 |
20000 |
24000 |
||
Largo de carrera |
mm |
800 |
900 |
1000 |
||
Golpes por minuto |
SPM |
10~20 |
10~20 |
10~20 |
||
Punto de tonelaje máximo |
mm |
13 |
13 |
13 |
||
Altura de troquel |
mm |
1200 |
1300 |
1400 |
||
Ajuste de martinete |
mm |
500 |
600 |
600 |
||
Área del martinete(IDXFR) |
1 |
mm |
3400×2200 |
4000×2200 |
4000×2200 |
|
2 |
3700×2200 |
4300×2200 |
4300×2200 |
|||
3 |
4000×2200 |
4600×2200 |
4600×2200 |
|||
4 |
4300×2200 |
4900×2200 |
4900×2200 |
|||
5 |
4600×2200 |
5200×2200 |
5200×2200 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
mm |
3400×2200 |
4000×2200 |
4000×2200 |
|
2 |
3700×2200 |
4300×2200 |
4300×2200 |
|||
3 |
4000×2200 |
4600×2200 |
4600×2200 |
|||
4 |
4300×2200 |
4900×2200 |
4900×2200 |
|||
5 |
4600×2200 |
5200×2200 |
5200×2200 |
|||
Espesor de mesa de trabajo |
mm |
300 |
300 |
300 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
mm |
2000×1100 |
2000×1200 |
2000×1300 |
Mesa de trabajo con movimiento frente a reverso |
2000×1100 |
2000×1200 |
2000×1300 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
2500×1300 |
2500×1400 |
2500×1500 |
|||
Peso del troquel superior* |
Ton |
13 |
15 |
20 |
||
Presión de aire requerida |
MPa |
0.55 |
0.55 |
0.55 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
mm |
850 |
850 |
850 |
|
Mesa de trabajo movible |
740 |
740 |
740 |
|||
Motor principal |
Sin cojín del troquel |
kW×P |
130×4 |
150×4 |
185×4 |
|
Con cojín del troquel |
150×4 |
185×4 |
225×4 |
|||
Cojín del troquel |
Tipo** |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
kN |
2400 |
3000 |
3000 |
||
Largo de carrera |
mm |
250 |
300 |
300 |
||
Ajuste |
mm |
250 |
300 |
300 |
||
Área del cojín del troquel(IDXFR) |
1 |
mm |
2900×1500 |
3500×1500 |
3500×1500 |
|
2 |
3200×1500 |
3800×1500 |
3800×1500 |
|||
3 |
3500×1500 |
4100×1500 |
4100×1500 |
|||
4 |
3800×1500 |
4400×1500 |
4400×1500 |
* El peso del troquel superior puede variar dependiendo de las dimensiones de mesa y corredera. Por favor contacte a su representante de ventas para mayor información.
** Para SE2-800-1, solo el cojín de troquel de 1000kN esta disponible.
* Para SE4-800-1, solo el cojín de troquel de 1000kN esta disponible.
※ Áreas de la Mesa y Corredera disponibles hasta: 5,500 mm x 1,550 mm sobre pedido.
※ Esta especificación esta sujeta a cambio sin previo aviso.
Modeloo |
SE2-440 |
SE2-550 |
SE2-660 |
||||||
Tipo |
S |
H |
S |
H |
S |
H |
|||
Capacidad de tonaleje |
U.S. Ton |
440 |
550 |
660 |
|||||
Largo de carrera |
in |
19.69 |
19.69 |
19.69 |
|||||
Golpes por minuto |
SPM |
15~26 |
12~24 |
12~22 |
|||||
Punto de tonelaje máximo |
in |
0.51 |
0.26 |
0.51 |
0.26 |
0.51 |
0.26 |
||
Altura de troquel |
in |
27.56 |
31.50 |
31.50 |
|||||
Ajuste de martinete |
in |
11.81 |
15.75 |
15.75 |
|||||
Área del martinete(IDXFR) |
1 |
in |
98.43×55.12 |
98.43×57.09 |
98.43×61.02 |
||||
2 |
110.24×55.12 |
110.24×57.09 |
110.24×61.02 |
||||||
3 |
122.05×55.12 |
122.05×57.09 |
122.05×61.02 |
||||||
4 |
133.86×55.12 |
133.86×57.09 |
133.86×61.02 |
||||||
5 |
145.67×55.12 |
145.67×57.09 |
145.67×61.02 |
||||||
Área de mesa de trabajo(IDXFR) |
1 |
in |
98.43×55.12 |
98.43×57.09 |
98.43×61.02 |
||||
2 |
110.24×55.12 |
110.24×57.09 |
110.24×61.02 |
||||||
3 |
122.05×55.12 |
122.05×57.09 |
122.05×61.02 |
||||||
4 |
133.86×55.12 |
133.86×57.09 |
133.86×61.02 |
||||||
5 |
145.67×55.12 |
145.67×57.09 |
145.67×61.02 |
||||||
Espesor de mesa de trabajo |
in |
7.09 |
7.09 |
9.84 |
|||||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
in |
47.24×23.62 |
47.24×27.56 |
53.15×27.56 |
|||
Mesa de trabajo con movimiento frente a reverso |
47.24×23.62 |
47.24×27.56 |
53.15×27.56 |
||||||
Mesa de trabajo con movimiento izquierda a derecha |
66.93×31.5 |
68.90×35.43 |
72.83×35.43 |
||||||
Peso del troquel superior* |
LBS |
11000 |
13200 |
13200 |
|||||
Presión de aire requerida |
PSI |
85.34 |
85.34 |
85.34 |
|||||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
in |
33.46 |
33.46 |
33.46 |
||||
Mesa de trabajo movible |
25.98 |
25.98 |
25.98 |
||||||
Motor principal |
Sin cojín del troquel |
HP×P |
60×4 |
75×4 |
75×4 |
||||
Con cojín del troquel |
|||||||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
|||||
Capacidad |
U.S. Ton |
66 |
88 |
110 |
|||||
Largo de carrera |
in |
7.87 |
8.66 |
8.66 |
|||||
Ajuste |
in |
7.87 |
8.66 |
8.66 |
|||||
Área del cojín del troquel(IDXFR) |
1 |
in |
78.74×35.43 |
- |
78.74×37.4 |
- |
78.74×37.4 |
- |
|
2 |
90.55×35.43 |
- |
90.55×37.4 |
- |
90.55×37.4 |
- |
|||
3 |
102.36×35.43 |
- |
102.36×37.4 |
- |
102.36×37.4 |
- |
|||
4 |
114.17×35.43 |
- |
114.17×37.4 |
- |
114.17×37.4 |
- |
Modeloo |
SE2-880 |
SE2-1100 |
SE2-1320 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
U.S. Ton |
880 |
1100 |
1320 |
||
Largo de carrera |
in |
23.62 |
23.62 |
31.50 |
||
Golpes por minuto |
SPM |
10~18 |
10~18 |
10~18 |
||
Punto de tonelaje máximo |
in |
0.51 |
0.51 |
0.51 |
||
Altura de troquel |
in |
39.37 |
39.37 |
43.31 |
||
Ajuste de martinete |
in |
15.75 |
15.75 |
19.69 |
||
Área del martinete(IDXFR) |
1 |
in |
110.24×66.93 |
122.05×66.93 |
133.86×66.93 |
|
2 |
122.05×66.93 |
133.86×66.93 |
145.67×66.93 |
|||
3 |
133.86×66.93 |
145.67×66.93 |
157.48×66.93 |
|||
4 |
145.67×66.93 |
157.48×66.93 |
169.29×66.93 |
|||
5 |
157.48×66.93 |
169.29×66.93 |
181.1×66.93 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
in |
110.24×66.93 |
122.05×66.93 |
133.86×66.93 |
|
2 |
122.05×66.93 |
133.86×66.93 |
145.67×66.93 |
|||
3 |
133.86×66.93 |
145.67×66.93 |
157.48×66.93 |
|||
4 |
145.67×66.93 |
157.48×66.93 |
169.29×66.93 |
|||
5 |
157.48×66.93 |
169.29×66.93 |
181.1×66.93 |
|||
Espesor de mesa de trabajo |
in |
9.84 |
9.84 |
11.81 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
in |
59.06×35.43 |
59.06×35.43 |
59.06×39.37 |
Mesa de trabajo con movimiento frente a reverso |
59.06×35.43 |
59.06×35.43 |
59.06×39.37 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
78.74×43.31 |
78.74×43.31 |
78.74×47.24 |
|||
Peso del troquel superior* |
LBS |
15400 |
15400 |
17600 |
||
Presión de aire requerida |
PSI |
85.34 |
85.34 |
85.34 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
in |
33.46 |
33.46 |
33.46 |
|
Mesa de trabajo movible |
25.98 |
29.13 |
29.13 |
|||
Motor principal |
Sin cojín del troquel |
HP×P |
100×4 |
125×4 |
125×4 |
|
Con cojín del troquel |
150×4 |
|||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
U.S. Ton |
132** |
165 |
220 |
||
Largo de carrera |
in |
8.66 |
8.66 |
8.66 |
||
Ajuste |
in |
8.66 |
8.66 |
8.66 |
||
Área del cojín del troquel(IDXFR) |
1 |
in |
90.55×51.18 |
102.36×51.18 |
114.17×51.18 |
|
2 |
102.36×51.18 |
114.17×51.18 |
125.98×51.18 |
|||
3 |
114.17×51.18 |
125.98×51.18 |
137.8×51.18 |
|||
4 |
125.98×51.18 |
137.8×51.18 |
149.61×51.18 |
Modeloo |
SE4-550 |
SE4-660 |
SE4-880 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
U.S. Ton |
550 |
660 |
880 |
||
Largo de carrera |
in |
19.69 |
19.69 |
23.62 |
||
Golpes por minuto |
SPM |
12~24 |
12~22 |
10~20 |
||
Punto de tonelaje máximo |
in |
0.51 |
0.51 |
0.51 |
||
Altura de troquel |
in |
31.50 |
31.50 |
39.37 |
||
Ajuste de martinete |
in |
15.75 |
15.75 |
15.75 |
||
Área del martinete(IDXFR) |
1 |
in |
98.43×78.74 |
98.43×78.74 |
110.24×86.61 |
|
2 |
110.24×78.74 |
110.24×78.74 |
122.05×86.61 |
|||
3 |
122.05×78.74 |
122.05×78.74 |
133.86×86.61 |
|||
4 |
133.86×78.74 |
133.86×78.74 |
145.67×86.61 |
|||
5 |
145.67×78.74 |
145.67×78.74 |
157.48×86.61 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
in |
98.43×78.74 |
98.43×78.74 |
110.24×86.61 |
|
2 |
110.24×78.74 |
110.24×78.74 |
122.05×86.61 |
|||
3 |
122.05×78.74 |
122.05×78.74 |
133.86×86.61 |
|||
4 |
133.86×78.74 |
133.86×78.74 |
145.67×86.61 |
|||
5 |
145.67×78.74 |
145.67×78.74 |
157.48×86.61 |
|||
Espesor de mesa de trabajo |
in |
7.09 |
9.84 |
9.84 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
in |
70.87×27.56 |
70.87×27.56 |
78.74×35.43 |
Mesa de trabajo con movimiento frente a reverso |
70.87×27.56 |
70.87×27.56 |
78.74×35.43 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
90.55×35.43 |
90.55×35.43 |
98.43×43.31 |
|||
Peso del troquel superior* |
LBS |
17600 |
19800 |
22000 |
||
Presión de aire requerida |
PSI |
85.34 |
85.34 |
85.34 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
in |
25.98 |
25.98 |
25.98 |
|
Mesa de trabajo movible |
25.98 |
25.98 |
25.98 |
|||
Motor principal |
Sin cojín del troquel |
HP×P |
75×4 |
75×4 |
100×4 |
|
Con cojín del troquel |
||||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
U.S. Ton |
88 |
110 |
132(*) |
||
Largo de carrera |
in |
8.66 |
8.66 |
9.84 |
||
Ajuste |
in |
8.66 |
8.66 |
9.84 |
||
Área del cojín del troquel(IDXFR) |
1 |
in |
78.74×51.18 |
78.74×51.18 |
90.55×59.06 |
|
2 |
90.55×51.18 |
90.55×51.18 |
102.36×59.06 |
|||
3 |
102.36×51.18 |
102.36×51.18 |
114.17×59.06 |
|||
4 |
114.17×51.18 |
114.17×51.18 |
125.98×59.06 |
Modeloo |
SE4-1100 |
SE4-1320 |
SE4-1760 |
|||
Tipo |
S |
S |
S |
|||
Capacidad de tonaleje |
U.S. Ton |
1100 |
1320 |
1760 |
||
Largo de carrera |
in |
23.62 |
31.50 |
31.50 |
||
Golpes por minuto |
SPM |
10~20 |
10~20 |
10~20 |
||
Punto de tonelaje máximo |
in |
0.51 |
0.51 |
0.51 |
||
Altura de troquel |
in |
39.37 |
43.31 |
47.24 |
||
Ajuste de martinete |
in |
15.75 |
19.69 |
19.69 |
||
Área del martinete(IDXFR) |
1 |
in |
122.05×86.61 |
133.86×86.61 |
133.86×86.61 |
|
2 |
133.86×86.61 |
145.67×86.61 |
145.67×86.61 |
|||
3 |
145.67×86.61 |
157.48×86.61 |
157.48×86.61 |
|||
4 |
157.48×86.61 |
169.29×86.61 |
169.29×86.61 |
|||
5 |
169.29×86.61 |
181.1×86.61 |
181.1×86.61 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
in |
122.05×86.61 |
133.86×86.61 |
133.86×86.61 |
|
2 |
133.86×86.61 |
145.67×86.61 |
145.67×86.61 |
|||
3 |
145.67×86.61 |
157.48×86.61 |
157.48×86.61 |
|||
4 |
157.48×86.61 |
169.29×86.61 |
169.29×86.61 |
|||
5 |
169.29×86.61 |
181.1×86.61 |
181.1×86.61 |
|||
Espesor de mesa de trabajo |
in |
9.84 |
11.81 |
11.81 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
in |
78.74×35.43 |
78.74×39.37 |
78.74×43.31 |
Mesa de trabajo con movimiento frente a reverso |
78.74×35.43 |
78.74×39.37 |
78.74×43.31 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
98.43×43.31 |
98.43×47.24 |
98.43×51.18 |
|||
Peso del troquel superior* |
LBS |
22000 |
24200 |
28600 |
||
Presión de aire requerida |
PSI |
85.34 |
85.34 |
85.34 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
in |
29.13 |
29.13 |
29.13 |
|
Mesa de trabajo movible |
29.13 |
29.13 |
29.13 |
|||
Motor principal |
Sin cojín del troquel |
HP×P |
125×4 |
125×4 |
175×4 |
|
Con cojín del troquel |
150x4 |
200x4 |
||||
Cojín del troquel |
Tipo |
Tipo de cilindro |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
U.S. Ton |
165 |
220 |
264 |
||
Largo de carrera |
in |
9.84 |
9.84 |
9.84 |
||
Ajuste |
in |
9.84 |
9.84 |
9.84 |
||
Área del cojín del troquel(IDXFR) |
1 |
in |
102.36×59.06 |
114.17×59.06 |
114.17×59.06 |
|
2 |
114.17×59.06 |
125.98×59.06 |
125.98×59.06 |
|||
3 |
125.98×59.06 |
137.8×59.06 |
137.8×59.06 |
|||
4 |
137.8×59.06 |
149.61×59.06 |
149.61×59.06 |
Modeloo |
SE4-2200 |
SE4-2640 |
|||
Tipo |
S |
S |
|||
Capacidad de tonaleje |
U.S. Ton |
2200 |
2640 |
||
Largo de carrera |
in |
35.43 |
39.37 |
||
Golpes por minuto |
SPM |
10~20 |
10~20 |
||
Punto de tonelaje máximo |
in |
0.51 |
0.51 |
||
Altura de troquel |
in |
51.18 |
55.12 |
||
Ajuste de martinete |
in |
23.62 |
23.62 |
||
Área del martinete(IDXFR) |
1 |
in |
157.48×86.61 |
157.48×86.61 |
|
2 |
169.29×86.61 |
169.29×86.61 |
|||
3 |
181.1×86.61 |
181.1×86.61 |
|||
4 |
192.91×86.61 |
192.91×86.61 |
|||
5 |
204.72×86.61 |
204.72×86.61 |
|||
Área de mesa de trabajo(IDXFR) |
1 |
in |
157.48×86.61 |
157.48×86.61 |
|
2 |
169.29×86.61 |
169.29×86.61 |
|||
3 |
181.1×86.61 |
181.1×86.61 |
|||
4 |
192.91×86.61 |
192.91×86.61 |
|||
5 |
204.72×86.61 |
204.72×86.61 |
|||
Espesor de mesa de trabajo |
in |
11.81 |
11.81 |
||
Apertura lateral |
Solo la mesa de trabajo |
FR × SI |
in |
78.74×47.24 |
78.74×51.18 |
Mesa de trabajo con movimiento frente a reverso |
78.74×47.24 |
78.74×51.18 |
|||
Mesa de trabajo con movimiento izquierda a derecha |
98.43×55.12 |
98.43×59.06 |
|||
Peso del troquel superior* |
LBS |
33000 |
44000 |
||
Presión de aire requerida |
PSI |
85.34 |
85.34 |
||
Altura de la mesa de trabajo |
Mesa de trabajo fija |
in |
29.13 |
29.13 |
|
Mesa de trabajo movible |
29.13 |
29.13 |
|||
Motor principal |
Sin cojín del troquel |
HP×P |
200 ×4 |
250 ×4 |
|
Con cojín del troquel |
200 ×4 |
300 ×4 |
|||
Cojín del troquel |
Tipo** |
Tipo de cilindro |
Tipo de cilindro |
||
Capacidad |
U.S. Ton |
330 |
330 |
||
Largo de carrera |
in |
11.81 |
11.81 |
||
Ajuste |
in |
11.81 |
11.81 |
||
Área del cojín del troquel(IDXFR) |
1 |
in |
137.8×59.06 |
137.8×59.06 |
|
2 |
149.61×59.06 |
149.61×59.06 |
|||
3 |
161.42×59.06 |
161.42×59.06 |
|||
4 |
173.23×59.06 |
173.23×59.06 |
* El peso del troquel superior puede variar dependiendo de las dimensiones de mesa y corredera. Por favor contacte a su representante de ventas para mayor información.
** Para SE2-800-1, solo el cojín de troquel de 1000kN esta disponible.
* Para SE4-800-1, solo el cojín de troquel de 1000kN esta disponible.
※ Áreas de la Mesa y Corredera disponibles hasta: 5,500 mm x 1,550 mm sobre pedido.
※ Esta especificación esta sujeta a cambio sin previo aviso.
